Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                Válvula de globo de alta temperatura, Válvula de globo de temperatura normal, Válvula de activación manual de globo


Aplicación::	En general	Medium Type::	Agua, vapor y aceite, etc.
Montaje del tipo::	Soporte directo	Estándar o no estándar::	Estándar
Flow way::	Bidireccional	Actuación::	Manual, eléctrico, neumático, automático
Rendimiento de sellado::	El sellamiento	Temperatura de trabajo::	Temperatura normal y temperatura alta
Aplicación de la presión::	Presión normal	Presión normal:	18 meses

Aplicación::	En general
Medium Type::	Agua, vapor y aceite, etc.
Montaje del tipo::	Soporte directo
Estándar o no estándar::	Estándar
Flow way::	Bidireccional
Actuación::	Manual, eléctrico, neumático, automático
Rendimiento de sellado::	El sellamiento
Temperatura de trabajo::	Temperatura normal y temperatura alta
Aplicación de la presión::	Presión normal
Presión normal:	18 meses

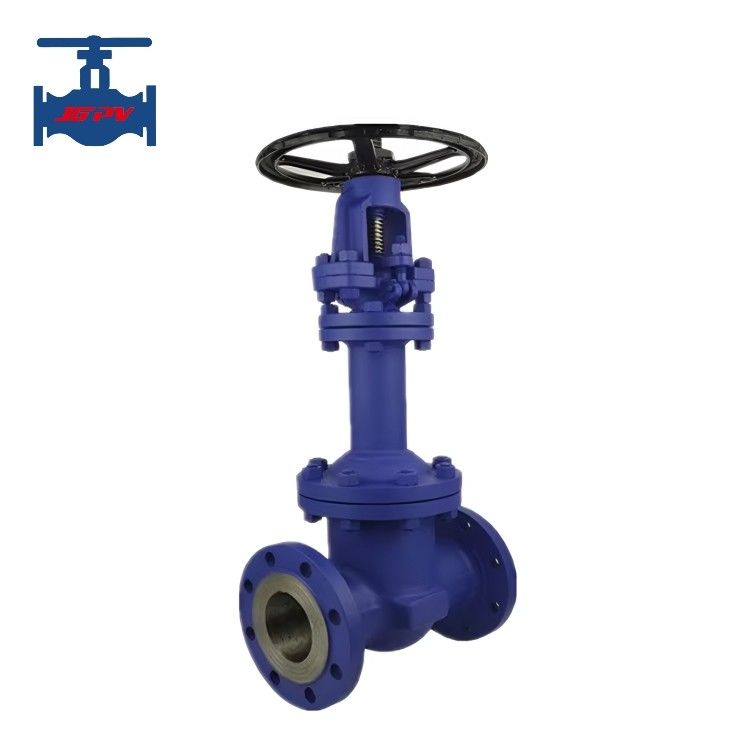

Válvula de globo de flanqueado con accionamiento manual

Resaltar: Válvula de globo con fuelle y brida

Introducción del producto:

Las válvulas de compuerta con fuelle son principalmente válvulas de compuerta que utilizan fuelles como elemento de sellado del vástago. A menudo se utilizan en escenarios con estrictos requisitos de sellado del vástago, como aplicaciones de alto vacío e industrias nucleares. Al reemplazar el prensaestopas (glándula de empaquetadura) en las válvulas ordinarias con fuelles o usarlos en combinación con glándulas de empaquetadura, estas válvulas pueden lograr cero fugas en el vástago, evitando la fuga de materiales radiactivos o metales preciosos, o manteniendo un alto vacío. Los fuelles se expanden y contraen con la subida y bajada del vástago, y su presión máxima de trabajo depende de la resistencia a la presión y la resistencia a la fatiga de los fuelles. Las válvulas de compuerta con fuelle, también conocidas como válvulas de compuerta selladas con fuelle, forman una barrera metálica entre el medio fluido y la atmósfera a través de la soldadura automática por rodillo para garantizar cero fugas en el vástago. El vástago adopta una estructura de doble sellado de fuelle y empaquetadura para garantizar un sellado sin fugas en el vástago, lo que lo hace particularmente adecuado para tuberías que transportan medios inflamables, explosivos, tóxicos y valiosos. Los fuelles están hechos de acero inoxidable o materiales Inconel, con un diseño estructural razonable que es resistente a la fatiga y tiene una larga vida útil.

Parámetro técnico del producto:

Número de tipo

WZ41H-JGPV

Presión nominal

PN(MPa)

1.0 - 4.0

Diámetro nominal DN

(mm)

～		600
Presión de prueba (MPa)Resistencia (agua)		1.5 veces la presión nominal
Sellado (agua)1.1 veces la presión nominal		Sellado (aire)1. El componente clave de la válvula de globo con fuelle es el fuelle metálico. El extremo inferior está soldado automáticamente por rodillo al conjunto del vástago de la válvula, y el extremo superior está soldado automáticamente por rodillo a la placa de conexión, formando una barrera metálica entre el medio fluido y la atmósfera para garantizar cero fugas en el vástago.2. El disco de la válvula adopta un diseño cónico, con la superficie de sellado aerodinámica al medio, lo que resulta en un mejor rendimiento de sellado y una vida útil más larga.
1.5 veces la presión nominal	Materia prima	℃
	Medio adecuado:	Agua, vapor, medios de aceite
	Temperatura de trabajo	-
	196	℃
～		600
℃		Tipo de conexión
Brida		Método operativoVolante, engranaje cónico, actuadores neumáticos y eléctricos3. El diseño de doble sellado (fuelle + empaquetadura) asegura que si los fuelles fallan, la empaquetadura del vástago de la válvula también evitará fugas, cumpliendo con los estándares internacionales de sellado.1. El componente clave de la válvula de globo con fuelle es el fuelle metálico. El extremo inferior está soldado automáticamente por rodillo al conjunto del vástago de la válvula, y el extremo superior está soldado automáticamente por rodillo a la placa de conexión, formando una barrera metálica entre el medio fluido y la atmósfera para garantizar cero fugas en el vástago.2. El disco de la válvula adopta un diseño cónico, con la superficie de sellado aerodinámica al medio, lo que resulta en un mejor rendimiento de sellado y una vida útil más larga.3. El diseño de doble sellado (fuelle + empaquetadura) asegura que si los fuelles fallan, la empaquetadura del vástago de la válvula también evitará fugas, cumpliendo con los estándares internacionales de sellado.
4. La tapa de la válvula está equipada con un engrasador incorporado, lo que permite la lubricación directa del vástago de la válvula, la tuerca y el buje. Las válvulas de globo tradicionales solo pueden lubricar las roscas.		5. El diseño ergonómico del volante ofrece una vida útil más larga, una operación fácil y conveniente, y una mayor seguridad y confiabilidad.
