Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                con válvula de puerta con brida para agua, Válvula de puerta manual certificada ISO9001, válvula de puerta de aceite de vapor


Aplicación::	En general	Certificado::	ISO9001, ISO14001
Medium Type::	Agua, vapor y aceite, etc.	Función::	Dren condensado
Conexión::	Conexión de brida	Montaje del tipo::	Soporte directo
Estándar o no estándar::	Estándar	Flow way::	Bidireccional
Actuación::	Manual, eléctrico, neumático, automático	Rendimiento de sellado::	El sellamiento
Temperatura de trabajo::	Temperatura normal y temperatura alta	Aplicación de la presión::	18 meses

Aplicación::	En general
Certificado::	ISO9001, ISO14001
Medium Type::	Agua, vapor y aceite, etc.
Función::	Dren condensado
Conexión::	Conexión de brida
Montaje del tipo::	Soporte directo
Estándar o no estándar::	Estándar
Flow way::	Bidireccional
Actuación::	Manual, eléctrico, neumático, automático
Rendimiento de sellado::	El sellamiento
Temperatura de trabajo::	Temperatura normal y temperatura alta
Aplicación de la presión::	18 meses

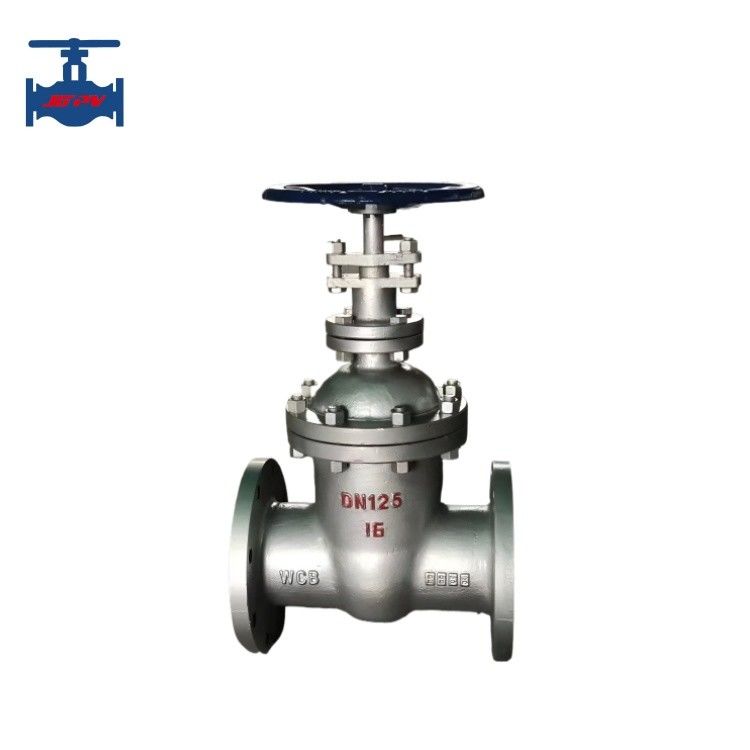

Válvula de puerta con brida manual para aceite de vapor de agua certificada ISO9001

Válvula de compuerta con bridas manual

Especificaciones del producto

Atributo	Valor
Aplicación	General
Certificado	ISO9001, ISO14001
Tipo de medio	Agua, vapor y aceite, etc.
Función	Drenaje de condensado
Conexión	Conexión con bridas
Tipo de montaje	Montaje directo
Estándar o no estándar	Estándar
Vía de flujo	Bidireccional
Actuación	Manual, Eléctrico, Neumático, Automático
Rendimiento de sellado	Sellado
Temperatura de trabajo	Temperatura normal y alta temperatura
Aplicación de presión	18 meses

Descripción del producto

Destacado: Válvula de compuerta con bridas manual

Introducción del producto

La válvula de compuerta es como una compuerta, con la dirección de movimiento perpendicular a la dirección del fluido, y la válvula de compuerta solo puede estar completamente abierta y cerrada, no ajustada ni estrangulada. Se utiliza ampliamente en las industrias petroquímica, farmacéutica, de energía eléctrica y otras.

Esta válvula de compuerta con vástago no ascendente, tiene dos caras de sellado, con materia prima de bronce, formando una cuña con un ángulo de cuña que varía con los parámetros de la válvula, generalmente 50, y 2°52' cuando la temperatura del medio no es alta. Está hecha en un cuerpo entero, por lo que se llama compuerta rígida. Se instala en la tubería, como un equipo de circuito cerrado solamente, no se permite ajustar el caudal y el uso vacío.

Parámetros técnicos

Parámetro	Valor
Diámetro nominal DN (mm)	50~300
Presión nominal PN (MPa)	1.6
Presión de prueba (MPa)	Resistencia (agua): 2.4 Encierre (Agua): 1.76
Componentes principales	Cuerpo de la válvula: A216-WCB Capó y disco: A216-WCB Vástago1: 2Cr13 Sello: Acero inoxidable Empaquetadura: Amianto aceitado Volante: HT200
Temperatura de trabajo	-29~425℃
Medio adecuado	Agua, vapor y aceite
Conexión	Conexión con bridas

Características del producto

Baja resistencia al flujo, el canal medio interno del cuerpo de la válvula es recto, el medio fluye en línea recta, la resistencia al flujo es pequeña.
Ahorra mano de obra para abrir y cerrar en comparación con la válvula de globo, porque ya sea abierta o cerrada, la dirección de movimiento de la compuerta es perpendicular a la dirección del lado de flujo del medio.
Alta altura y largo tiempo de apertura y cierre. La carrera de apertura y cierre de la compuerta es mayor, y la caída se lleva a cabo a través de la varilla roscada.
Fenómeno de golpe de ariete bajo debido al largo tiempo de inactividad.
Dirección bidireccional, el medio puede fluir a ambos lados en cualquier dirección, fácil de instalar.
La longitud estructural (la distancia entre los dos extremos de conexión de la carcasa) es pequeña.

Imágenes del producto
