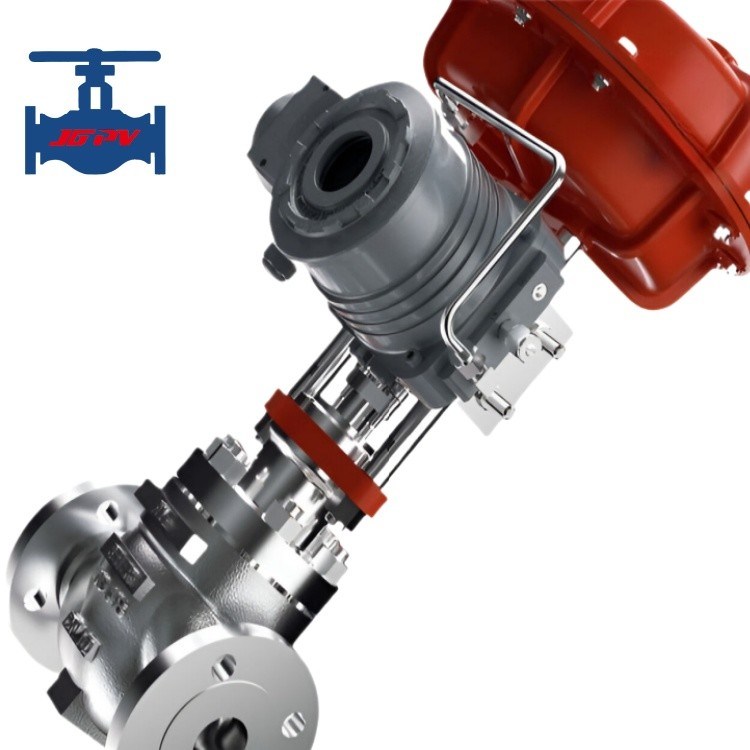

Válvula de control neumático de diafragma tipo jaula Válvula de regulación de asiento único

Detalles del producto

Lugar de origen: China.

Nombre de la marca: JGPV

Número de modelo: El número de vehículos de transporte aéreo

Condiciones de pago y envío

Cantidad de orden mínima: 1 juego

Precio: USD559/Set to USD12899.9/Set

Detalles de empaquetado: Embalaje de seguridad de caja de contrachapado

Tiempo de entrega: dos semanas

Condiciones de pago: L/C, T/T, Western Union

Capacidad de la fuente: 500 fijados por mes

Obtenga el mejor precio
Resaltar:

Válvula de control neumático del diafragma

,

Tipo de jaula de la válvula de control neumático

,

Válvula de regulación de asiento único tipo jaula

Nombre:
Válvula de control neumático
Estándar o no estándar:
Estándar
Aplicación:
En general
Características del producto:
Válvula de control para la automatización industrial
Objetivo:
Combinación de flujos y desvío
Estructura:
El diafragma
Artesanías:
El casting
Tamaño del puerto:
3/4" - 8"
Conexión:
Rebordes
norma de ensayo:
Prueba de resistencia y prueba de sellado y requisitos del cliente
Garantía de calidad:
18 meses
Nombre:
Válvula de control neumático
Estándar o no estándar:
Estándar
Aplicación:
En general
Características del producto:
Válvula de control para la automatización industrial
Objetivo:
Combinación de flujos y desvío
Estructura:
El diafragma
Artesanías:
El casting
Tamaño del puerto:
3/4" - 8"
Conexión:
Rebordes
norma de ensayo:
Prueba de resistencia y prueba de sellado y requisitos del cliente
Garantía de calidad:
18 meses
Válvula de control neumático de diafragma tipo jaula Válvula de regulación de asiento único

Válvula de regulación de asiento único de tipo jaula eléctrica y neumática

Introducción del producto:

L202305 válvula reguladora de asiento único de tipo jaula, con estructura de tipo desequilibrio guiado superior, alta resistencia, carga pesada, canal racionalizado en S, baja pérdida de caída de presión, gran coeficiente de flujo,un amplio rango ajustableEsta válvula reguladora es adecuada para cargas pesadas, condiciones de trabajo normales o duras,y puede cerrarse firmemente y ser adecuado para controlar fluidos o gases bajo diversas presiones y temperaturas, se adaptan a varios actuadores y desempeñan un papel regulador.



La jaula de válvula se utiliza para comprimir el diseño del asiento de la válvula, reduciendo la carga lateral y la vibración del núcleo de la válvula, reduciendo la fricción y extendiendo la vida útil de la válvula de control.la dirección del flujo del medio tiende hacia la dirección de la abertura de la válvula de controlLas medidas especiales para la reducción del ruido y la resistencia a la cavitación pueden seleccionarse según las condiciones de trabajo.





Parámetro técnico del producto:



Número de modelo Las demás medidas
Presión nominal PN16-PN64
Tamaño del puerto DN20-DN300
Presión de ensayo (resistencia) MPa 1.5 veces la presión nominal
Presión de ensayo (sellado) MPa 1.1 veces la presión nominal
Partes principales y materia prima Cuerpo Los datos de las pruebas de seguridad deben estar disponibles en el sitio web de la autoridad competente.
Cubiertas Los datos de las pruebas de seguridad deben estar disponibles en el sitio web de la autoridad competente.
Disco El número de unidades de producción será el siguiente:
El asiento El número de unidades de producción será el siguiente:
Estribo F316, F316L
Enjaulado CF8 y CF8M
Envasado PTFE, grafito flexible
Tipo de cuerpo Tipo directo
Tipo de capó Tipo de extensión, Tipo de extensión de la parte interna
Temperatura de trabajo -196 ∼570 °C
Tipo de sellado del tallo Tipo de embalaje estándar y tipo de sellos de bajo nivel
Tasa de fuga Clase V, Clase VI
Características del flujo Porcentaje igual y tipo lineal
Tasa de ajuste 50:1
Conexión Tipo de brida, de tipo soldado
Método de funcionamiento Actuación neumática, eléctrica, electro-hidráulica, etc.




Características del producto:



1- Múltiples opciones de funcionamiento, se pueden elegir los actuadores eléctricos, neumáticos, electrohidrálicos que se pueden conectar y controlar fácilmente con sistemas de automatización industrial,lograr el control remoto y el monitoreo en tiempo real de la válvula.



2. Características de la guarnición de la válvula: guía del asiento de la válvula con estructura de guarnición desequilibrada de liberación rápida, asiento de la válvula de presión de la jaula (para el cuerpo de la válvula de acero inoxidable).El asiento de la válvula en un ambiente muy frío (cuerpo de válvula de aleación de aluminio)


3. Tipo de extracción externa de la válvula superior cubre las partes internas (opcional para el calibre DN100 y inferior)


4- Regulación de alto rendimiento: debido al uso de un diseño combinado de tres vías, la válvula de regulación de tres vías eléctrica combinada tiene un alto rendimiento de regulación del caudal.Cuando el fluido fluye a través de la válvula, el rendimiento regulador de la válvula es estable y no se ve afectado fácilmente por factores como las propiedades del fluido y la temperatura.
