Detalles del producto
Lugar de origen: China.
Nombre de la marca: JGPV
Número de modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Condiciones de pago y envío
Cantidad de orden mínima: 1 juego
Precio: USD339/Set to USD7999.9/Set
Detalles de empaquetado: Embalaje de seguridad de caja de contrachapado
Tiempo de entrega: dos semanas
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 fijados por mes
Estándar o no estándar: |
Estándar |
Aplicación: |
En general |
Características del producto: |
Válvula de control para la automatización industrial |
Objetivo: |
Combinación de flujos |
Estructura: |
El diafragma |
Artesanías: |
El casting |
Dirección del flujo: |
Tres maneras |
Tipo medio: |
Agua, vapor y aceite, etc. |
Tamaño del puerto: |
3/4" - 12" |
Conexión: |
Rebordes |
Nombre: |
Válvula de control neumática del diafragma |
Estándar o no estándar: |
Estándar |
Aplicación: |
En general |
Características del producto: |
Válvula de control para la automatización industrial |
Objetivo: |
Combinación de flujos |
Estructura: |
El diafragma |
Artesanías: |
El casting |
Dirección del flujo: |
Tres maneras |
Tipo medio: |
Agua, vapor y aceite, etc. |
Tamaño del puerto: |
3/4" - 12" |
Conexión: |
Rebordes |
Nombre: |
Válvula de control neumática del diafragma |

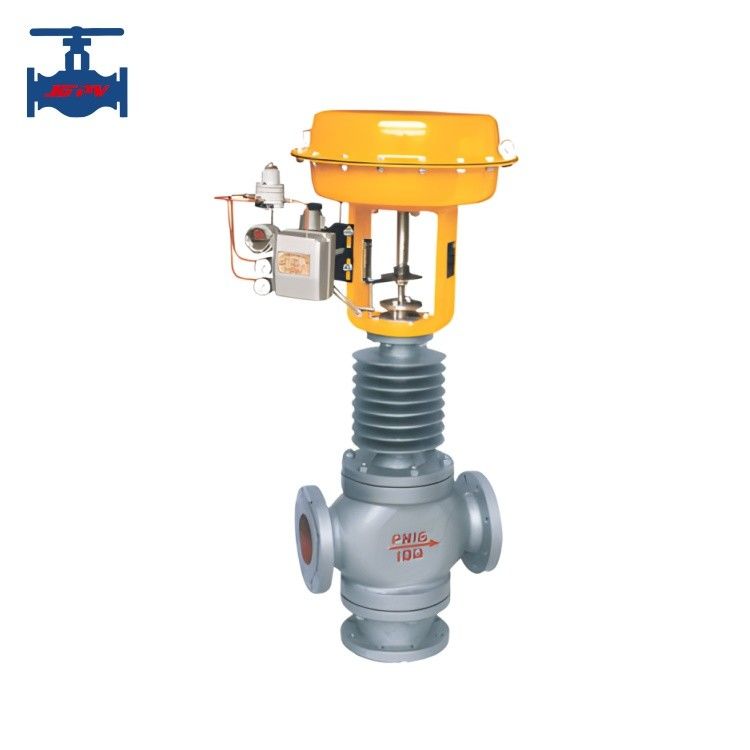

Válvula de regulación de control de flujo combinado de tres vías para diafragma neumático WCB CF8
Introducción del producto:
El neumático SZJHQel diafragmaválvula de control de flujo combinada de tres vías y el neumático SZJHXel diafragmaválvula de control de desvío de tres vías, queAdopcióneluna guía cilíndrica del núcleo de la válvula en forma de ventana de pared delgada, diferente de la guía del manguito del núcleo de la válvula en forma de émbolo, equipada con un actuador de resorte múltiple,Tiene las ventajas de una estructura sencilla., peso ligero, pequeño volumen y desmontaje y montaje convenientes. Ampliamente utilizado en procesos para el control preciso de gases, líquidos y otros medios, tales como el mantenimiento de la presión, el caudal,temperaturaApto para dividir un fluido en dos flujos a través de una válvula de tres vías o fusionar dos fluidos en un fluido a través de una válvula de tres vías.
Hay dos tipos de neumáticosel diafragmaválvulas de regulación de tres vías: flujo combinado de tres vías y flujo dividido de tres vías. Las presiones nominales incluyen PN16, 40 y 64; El rango de diámetro nominal es de DN25-300.La temperatura del fluido aplicable oscila entre -60 °C y +450 °CLa norma de fugas es el nivel IV. Hay dos tipos de características de flujo: recta y parabólica.
Parámetro técnico del producto:
| DN ((mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Coeficiente de flujo de velocidad Quinta parte |
Fusión | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| Divergencia | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| La velocidad de tracción L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Área efectiva de la membrana Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| La presión nominal PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| Características inherentes del caudal | Lineal y parabólica | ||||||||||||
| Proporción inherentemente ajustable R | 30:1 | ||||||||||||
| Temperatura de trabajo T ((°C) | Tipo normal: acero fundido -40 ¢ 250, acero inoxidable -60 ¢ 250 Tipo de disipación de calor: acero fundido-40 ¥450, acero inoxidable -60 ¥450 |
||||||||||||
| Diferencia de temperatura entre dos medios ((°C) | Acero fundido y acero inoxidable ≤ 200 | ||||||||||||
| El rango de señal Pr ((kpa) | 20 ¢ 100 | ||||||||||||
| Presión de la fuente de aire Ps (((MPa) | 0.14 ¢ 0.4 | ||||||||||||
| Fugas permitidas l/h | 10-4 años×Capacidad nominal de las válvulas | ||||||||||||
| Diferencia de presión admisible △P(MPa | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
Características del producto:
La válvula de regulación y control del diafragma neumático es un equipo de regulación ampliamente utilizado en el campo de la automatización industrial, con ventajas como estructura compacta, alta precisión de ajuste,fácil operación, y buena estabilidad. Utiliza aire comprimido o gas nitrógeno como fuente de energía para impulsar la apertura y cierre de la válvula de control del diafragma,lograr un control preciso de parámetros como el caudal y la presión del medio fluido y sus características, como se indica a continuación,
1Diseño compacto y peso ligero, fácil de desmontar y reparar, y puede instalarse en cualquier posición.
2La estructura es simple y compacta, con una rotación de 90 ° para una rápida apertura y cierre.
3Bajo par de funcionamiento, ahorro de mano de obra y peso ligero.
4Lograr un sellado completo y cero fugas de gas en el ensayo.
5La elección de diferentes materiales de los componentes se puede aplicar a diversos medios.
6Las características de flujo tienden a ser lineales y el rendimiento de regulación es bueno.
7El número de pruebas de apertura y cierre puede alcanzar hasta diez mil veces, con una larga vida útil.
8Todas las tuberías que utilizan válvulas de puerta, válvulas de globo, válvulas de enchufe, válvulas de manguera y válvulas de diafragma,especialmente en los sistemas de protección contra incendios de edificios de gran altura y en los sistemas de tuberías que requieren mostrar el estado de encendido/apagado de la válvula, puede sustituirse con esta válvula.
