Resaltar:

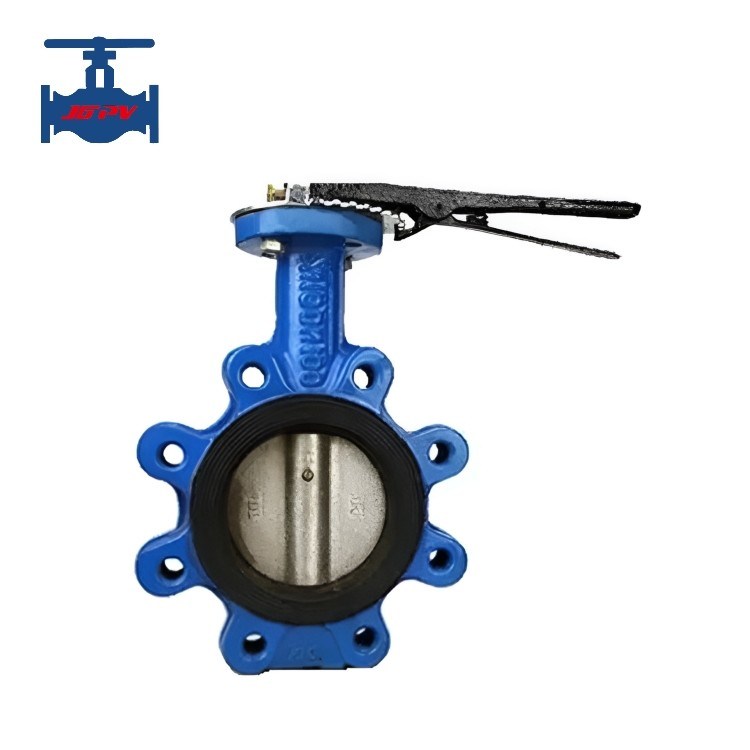

Válvula de mariposa de la oblea
, Válvula de mariposa de tipo "Lug" estándar
Application:: |
General |
Medium Type:: |
Agua, vapor y aceite, etc. |
Montaje del tipo:: |
Soporte directo |
Estándar o no estándar:: |
Estándar |
Flow way:: |
Bidireccional |
Actuación:: |
Manual, eléctrico, neumático, automático |
Rendimiento de sellado:: |
El sellamiento |
Temperatura de trabajo:: |
Temperatura normal y temperatura alta |
Aplicación de la presión:: |
Presión normal |
Garantía de calidad:: |
18 meses |
Válvula de mariposa de tipo wafer estándar para tipo medio en las industrias de vapor y petróleo
Lo más destacado:Válvula de la mariposa del tipo lug
Introducción del producto:
La válvula de mariposa de obleas está conectada entre dos bridas de tubería con una válvula de doble perno, su estructura simple, tamaño pequeño, peso ligero, solo por unas pocas partes.Y sólo tiene que girar 90 ° puede abrir y cerrar rápidamenteCuando la válvula de mariposa está en posición de apertura completa, la presión de la válvula se reduce a la presión de la válvula.el espesor de la placa mariposa es la única resistencia cuando el medio fluye a través del cuerpo de la válvula, por lo que la caída de presión producida por la válvula es muy pequeña, por lo que tiene buenas características de control de flujo. La válvula mariposa tiene dos tipos de sellado: sello de resorte y sello metálico.el anillo de sellado puede montarse en el cuerpo de la válvula o fijarse en la periferia del disco.
Parámetros técnicos del producto:
|
Diámetro nominal DN (mm)
|
40 ~ 600
|
|
Presión nominal PN (MPa)
|
1.6
|
|
Presión de ensayo (MPa)
|
Fuerza (agua)
|
2.4
|
|
Encierra (agua)
|
1.76
|
|
Principales componentes
|
Cuerpo de válvula
|
Hierro dúctil
|
|
Disco
|
Se trata de una serie de pruebas.
|
|
El asiento
|
NBR, EPDM
|
|
El eje
|
20Cr13
|
|
Temperatura de trabajo
|
≤ 80°C
|
|
Mediano adecuado
|
Agua y aceite
|
|
Conexión
|
Tipo de obleas
|
|
Método impulsado
|
Función de la palanca
|
Características del producto:
1.Diseño de acuerdo con la API 609/EN 593.
2.Estiramiento en ambos sentidos, tipo de llave con orejas roscadas.
3.La manga flexible adaptada a la forma del cuerpo asegura un par de funcionamiento bajo, un semicorpo alto y bajo que da un alto coeficiente de flujo, un disco mecanizado en la periferia que da un par bajo y regular.
4.Flanca de montaje de acuerdo con la norma ISO 5211.
5.Pequeño par operativo, destreza que ahorra mano de obra, fácil de operar,
6.Se puede instalar en cualquier posición, fácil mantenimiento.
7.Las piezas de sellado se pueden reemplazar y el rendimiento de sellado es confiable, alcanzando la filtración cero de sellado bidireccional.
8.Resistencia al envejecimiento, resistencia a la corrosión, larga vida útil.
9.Estructura simple, buena intercambiabilidad general, alto rendimiento de coste.
10.El sello del tallo no es fácil de deformar, para evitar el fenómeno común de fuga del tallo, el soporte general es bueno, estable y confiable.
