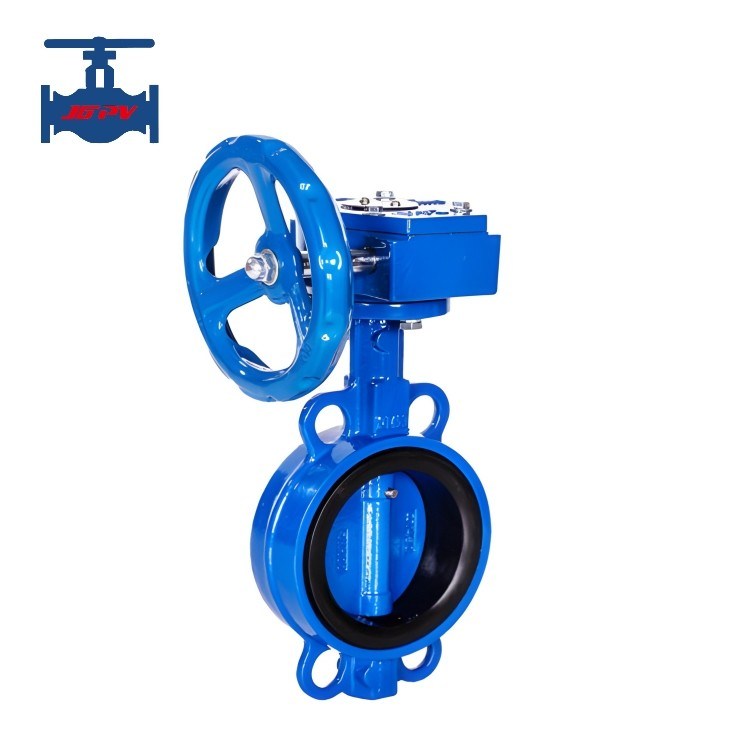

Válvula de mariposa concéntrica de tipo oblea de hierro dúctil impulsada por el actuador del engranaje de gusano
Introducción del producto:
La válvula de mariposa concéntrica, normalmente con sellado blando, es la válvula de mariposa convencional preferida para tuberías.pequeño coeficiente de resistencia al caudal, características de flujo casi recto, y está libre de escombros, de peso ligero, conveniente de instalar y de pequeño par de accionamiento.
Las válvulas de mariposa concéntricas se pueden operar con varios tipos de actuadores, según los requisitos del usuario, ya sea en forma manual, eléctrica, neumática u otras formas,y la operación del engranaje de gusano es el tipo muy regular para manejar fácilmenteSe seleccionan diferentes materiales y se proporcionan anillos de sellado de diferentes materiales.La válvula es aplicable a diferentes medios y condiciones de trabajo y hace que el costo y el rendimiento para lograr el mejor partido.
La válvula mariposa de sello blando es adecuada para la temperatura inferior a 120°C y la presión nominal inferior a 1,6 MPa, y es adecuada para las industrias tales como abastecimiento de agua y drenaje, aguas residuales,alimento, calefacción, gas, transporte marítimo, energía hidroeléctrica, metalurgia, sistemas energéticos y textiles, especialmente adecuados para cuerpos de válvulas de caja de sellado bidireccional que son fáciles de oxidar.
Parámetros técnicos del producto:
| Diámetro nominal DN (mm) |
Entre 50 y 300 |
| Presión nominal PN (MPa) |
1.6 |
| Presión de ensayo (MPa) |
Fuerza (agua) |
2.4 |
| Encierra (agua) |
1.76 |
| Principales componentes |
Cuerpo de válvula |
Cuadro de las normas de seguridad |
| Disco |
El QT450, el CF8, el CF8M, etc. |
| El asiento |
Se incluyen en la lista de productos de la Unión incluidos en el anexo I del Reglamento (UE) n.o 1308/2013. |
| El eje |
2Cr13 |
| Temperatura de trabajo |
≤ 120 °C |
| Mediano adecuado |
Agua y aceite |
| Conexión |
Tipo de obleas |
Características del producto:
1.Compacto y portátil, fácil de quitar y mantener, y puede instalarse en cualquier posición;
2Su característica de flujo tiende a ser recta y tiene un gran rendimiento de regulación.
3. estructura simple, compacta, pequeño par de funcionamiento y rápida apertura por sólo 90 grados de rotación;
4. El punto de fuga interna se elimina conectando la placa de la válvula con la varilla de la válvula sin alfiler;
5.El círculo de la placa de la válvula se hace como una bola para mejorar el rendimiento de sellado y prolongar la vida útil de la válvula, y hay cero fugas después de que la válvula se ha abierto y cerrado durante 50,000 veces bajo presión;6.El elemento de sellado puede ser reemplazado y es adecuado para una caja de sellado de dos vías.
6El disco de mariposa puede ser pintado como se solicita.
