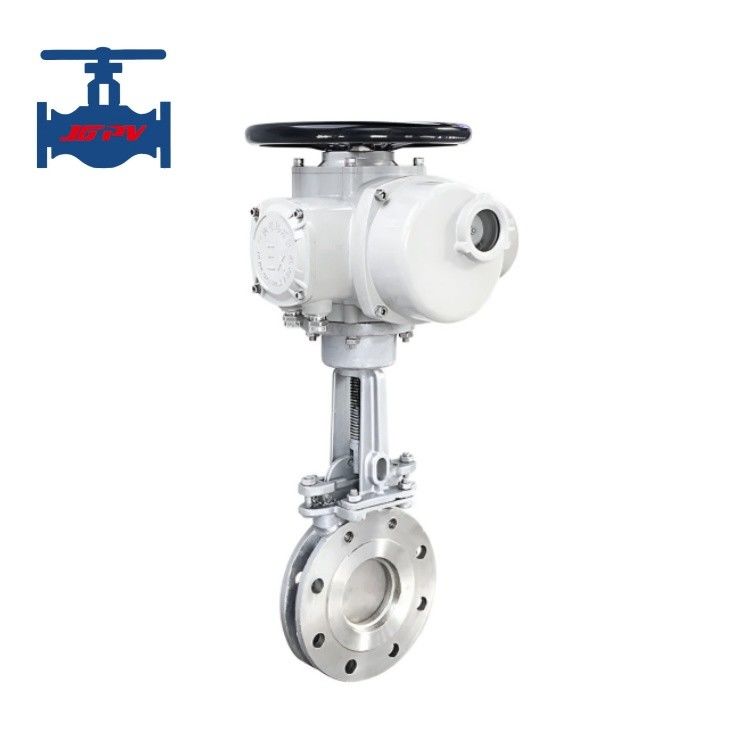

Resaltar: Válvula de compuerta de cuchillo eléctrica
Introducción del producto:
Válvula de compuerta de cuchillo eléctrica—también conocida como válvula de compuerta tipo cuchillo o válvula de lodo tipo cuchillo. Ha evolucionado desde el lavado de carbón,
la descarga de ganga y la descarga de escoria en plantas de energía mineras hasta el tratamiento de aguas residuales urbanas, y desde tuberías industriales generales hasta sistemas de tuberías profesionales en alimentos, higiene y productos farmacéuticos. La válvula de compuerta de cuchillo eléctrica ultra delgada
resuelve a fondo los problemas de gran resistencia al flujo, peso pesado, instalación difícil y gran huella asociados
con las válvulas de compuerta convencionales, válvulas de compuerta de losa, válvulas de globo, válvulas de control, válvulas de mariposa, etc., gracias a sus ventajas de
tamaño pequeño, baja resistencia al flujo, peso ligero, fácil instalación y fácil desmontaje. Desde la aparición de las válvulas de compuerta de cuchillo,
un gran número de válvulas de encendido/apagado y válvulas de control de uso general han sido reemplazadas por ellas. La válvula de compuerta de cuchillo eléctrica tipo PZ de nuestra empresa
incorpora tecnologías avanzadas y ventajas estructurales de fuentes nacionales e internacionales, eliminando las deficiencias de las válvulas de compuerta de cuchillo eléctricas producidas por otros fabricantes durante el uso. Presenta
peso ligero, estructura simple y compacta, rendimiento de sellado confiable, larga vida útil y la capacidad de cortar medios. Su
principio de sellado es el siguiente: cuando la compuerta se cierra por completo, la superficie inclinada de la compuerta contacta un bloque de cuña en
el cuerpo de la válvula, lo que hace que la compuerta presione firmemente contra la superficie de sellado para un efecto de sellado. Además, la superficie inclinada
en la parte inferior de la compuerta tiene una función de corte de medios, lo que hace que la válvula sea menos propensa a la obstrucción y el atasco
por los medios. La estructura se puede diseñar con opciones de sellado duro o sellado blando, lo que permite a los usuarios seleccionar el tipo según
sus requisitos de sellado. Debido al uso de una compuerta tipo cuchillo, tiene un excelente rendimiento de corte, lo que la hace más
adecuada para fluidos difíciles de controlar como lodos, materiales granulares en polvo y fibras. Es ampliamente utilizada en industrias
como la fabricación de papel, petroquímica, minería, drenaje y procesamiento de alimentos. Hay múltiples asientos de válvula disponibles para la selección,
y se pueden equipar actuadores eléctricos o neumáticos de acuerdo con las necesidades de control en el sitio para lograr la válvula automatizada
operación.
Parámetro técnico del producto:
Puerto
tamaño
|
DN50 -
|
DN250etc.PN1.0
|
|
～
|
1.6(MPa): 2 bares 150LB0 acero inoxidable dúplex 10K0 acero inoxidable dúplex Wafer y brida
|
|
Método de accionamiento
|
Actuador eléctrico
|
|
Fuente de alimentación
|
AC380V
|
|
Forma de control
|
Función ON/OFF y función de regulación
|
|
Presión de trabajo
|
DN50
|
|
～
|
DN250: 2 baresDN300～
DN400: 2 baresDN450: 5 bares
DN500～
DN65: 2 bares DN700
～DN1000: 2 baresConexión de bridaGB9113.1-2000
|
|
；
|
JB/T79.1-1984Estándar de pruebaHG20592-1997Estándar de pruebaASME B 16.5Estándar de pruebaEN 1092-1:2001Estándar de pruebaGB
|
|
／
|
T15188.2-94; MSS SP 81-2001Estándar de presiónGB/T12224-2007;ANME B 16.34-2003
|
|
；
|
ISO7005-1Estándar de pruebaEstándar de resistencia y sellado:
|
|
JB/T9092-1999
|
Estándar de sellado de metal:
MSS SP 91-2001 40ml/pulgadaLos asientos de válvula de NBR, EPDM y PTFE deben estar de acuerdo con el estándar de fuga 1/10 del sellado duroTemperatura de trabajo
Asiento
|
|
NBR≤80℃
|
;
|
EPDM≤120℃; Acero inoxidable aleación duraPTFE≤180℃; Acero inoxidable aleación dura≤450-900℃CuerpoWCB
|
|
≤425℃
|
;Acero inoxidable, acero al cromo molibdeno≤600℃0 acero inoxidable dúplex
2520 acero inoxidable dúplex
≤900℃Aplicación mediaselección de carbón, descarga de escoria, tratamiento de aguas residuales urbanas, alimentos, papel
|
|
-
|
fabricación, medicina, petróleo, productos químicos y otras tuberías de petróleo, agua y vapor en plantas de energía mineras, conexión o corte de lodo de cemento, polvo de oro, arena, escoria, lodo de carbón, pulpa, pulpa de madera, relaves, fibras, polvo, aguas residuales de tratamiento químico, tanque de sedimentación, asfalto, salida de silo, jugo de frutas, granos, aguas residuales de mataderos etc.Características del producto:1. El cuerpo de la válvula adopta un diseño integral, con baja resistencia al fluido y operación flexible y conveniente.
|
2. El accionamiento por tornillo adopta un diseño de cojinete de doble plano, lo que reduce en gran medida la fricción de transmisión y facilita la apertura y el cierre de la válvula.
3. El asiento de válvula de sellado de la válvula de compuerta de cuchillo adopta un sello móvil, y un anillo tórico pretensado proporciona fuerza de pretensado para hacer que el asiento de válvula de sellado se adhiera firmemente a la placa de la válvula, reduciendo en gran medida las fugas. Tiene una función de compensación automática para el desgaste del par de sellado en el uso a largo plazo, mejorando la vida útil de la válvula.
4. Garra guía fija, sin diseño de ranura, no es fácil causar acumulación de medios y atascos.
5. El asiento de la válvula se puede seleccionar como un sello duro de metal o un sello blando de acuerdo con las necesidades del medio y la industria. La placa de la compuerta se trata con cromado duro o nitruración iónica en la superficie, lo que la hace más resistente al desgaste y mejora la vida útil de la superficie de sellado; Los asientos de válvula de sellado blando se pueden seleccionar de PTFE, NBR o EPDM, con buen rendimiento de sellado y resistencia a la corrosión.
6. Equipado con un actuador eléctrico multivuelta tipo DZW o un actuador electrohidráulico, con una fuente de alimentación de AC380V, se puede controlar la apertura y el cierre de la válvula de lodo.
