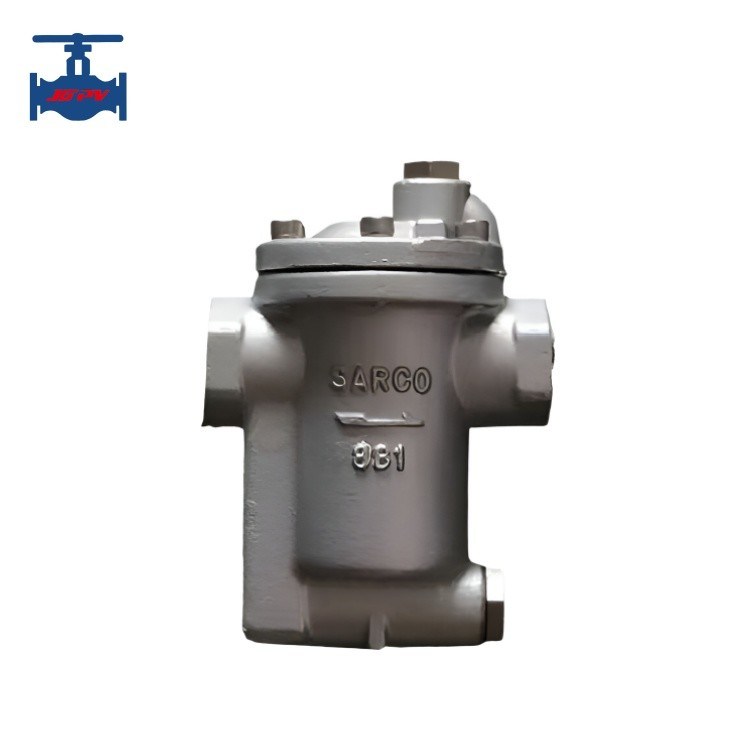

Trapa de vapor de cubo invertido CF8 CF8M de acero inoxidable para uso en tuberías de vapor

Introducción del producto:


El producto de la trampa de vapor de cubo invertido tiene un componente sensible al nivel del líquido en el interior.y la palanca de conexión del cubo invertido impulsa el núcleo de la válvula para abrir y cerrar la válvulaLa válvula de drenaje de tipo cubo invertido puede descargar aire, no tiene miedo del martillo de agua y tiene un buen rendimiento antipolución.la tasa de fuga de vapor es inferior al 3%, la tasa máxima de contrapresión es del 75%, hay más conexiones y la sensibilidad no es tan buena como la de una válvula de drenaje de bolas flotante libre.Debido al hecho de que la válvula de drenaje de cubo invertido depende de la flotabilidad del vapor para cerrar la válvula, no es adecuado para su uso cuando la diferencia de presión de trabajo es inferior a 0,1 MPa.
Cuando el dispositivo acaba de encenderse, el aire y el agua condensada a baja temperatura en la tubería entran en la válvula de drenaje, y el cubo invertido cae por su propio peso.La palanca de conexión del cubo invertido impulsa el núcleo de la válvula para abrir la válvulaCuando el vapor entra en el cubo invertido, el vapor en el cubo genera flotabilidad hacia arriba.y la palanca de conexión hacia arriba del cubo invertido impulsa el núcleo de la válvula para cerrar la válvulaHay un pequeño agujero en el cubo invertido. Cuando una parte del vapor se descarga del pequeño agujero y otra parte del vapor produce agua condensada,el cubo invertido pierde flotabilidad y se hunde hacia abajo por su propio pesoLa palanca de conexión del cubo invertido impulsa el núcleo de la válvula para abrir la válvula, que funciona de manera cíclica y descarga agua intermitentemente.


Componente y rendimiento del producto:

Características del producto:

1Ventajas:

- La válvula de escape de cubo invertida puede resistir la alta presión y el martillo de agua.
- El modo de fallo suele estar normalmente abierto, y las aplicaciones que requieren esta característica son relativamente seguras, como el drenaje de turbinas de vapor.

2Desventajas:

- El pequeño orificio en la parte superior del cubo invertido es muy pequeño, lo que ralentiza la velocidad de escape, y el orificio no puede ser demasiado grande,De lo contrario, una gran cantidad de vapor se escapará a través de este pequeño agujero durante el funcionamiento normal.
- Debe haber suficiente agua dentro del cuerpo de la válvula para formar un sello de agua por encima del borde inferior del cubo invertido.el vapor se descargará directamente a través de la salida de la válvulaEn las aplicaciones se producen a menudo tales incidentes: cuando la presión del vapor cae repentinamente, un poco de agua condensada dentro del cuerpo de la válvula se convertirá en vapor,causando que el cubo invertido pierda su flotabilidad y se hundaEl vapor se filtrará a través de la salida hasta que suficiente agua condensada entre en la válvula de drenaje, formando un nuevo sello de agua para evitar la fuga de vapor y los residuos.
- Si la válvula de drenaje de cubo invertida se aplica a equipos con grandes fluctuaciones de presión, es necesario instalar una válvula de frenado en la entrada delante de la válvula de drenaje.El vapor y el agua pueden fluir libremente en la dirección indicada, y debido a la acción de la válvula de frenado, el reflujo es imposible.
- Las temperaturas de vapor sobrecalentadas pueden también hacer que la válvula de drenaje de cubo invertida pierda su sellado de agua.Algunas válvulas de drenaje de cubo invertidas se fabrican con válvulas de retención incorporadas instaladas de serie.
- La válvula de drenaje de cubo invertida está expuesta al ambiente externo y puede dañarse por congelación si la temperatura es inferior a cero grados centígrados.Se requiere aislamiento.
- Si las condiciones ambientales no son muy duras, el aislamiento adecuado puede resolver el problema, pero si puede anticipar temperaturas ambientales más bajas, considere utilizar otras válvulas de drenaje más robustas.Si el supervisor es responsable del drenaje, una válvula de drenaje de energía térmica será la opción preferida.
