Captura de vapor flotante de bolas de acero fundido
, Captura de vapor flotante con bola de acero inoxidable
, Vapor de uso de bola flotante trampa de vapor
Estándar o no estándar: |
Estándar |
Aplicación: |
En general |
Objetivo: |
Prevenir las fugas de vapor |
Características del producto: |
Mejorar la eficiencia térmica |
Artesanías: |
El casting |
Materia prima: |
WCB, CF8 |
Tamaño del puerto: |
DN15-DN50 |
Temperatura de trabajo: |
Hasta 300 grados Celsius |
norma de ensayo: |
Prueba de resistencia y prueba de sellado y requisitos del cliente |
Garantía de calidad: |
18 meses |
nombre: |
válvula de la trampa de vapor |

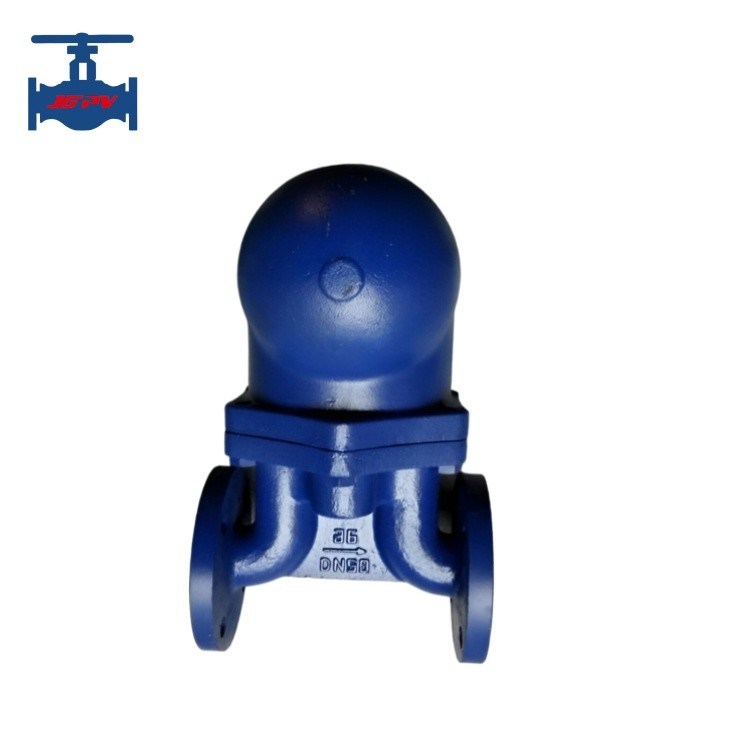

Acero fundido de acero inoxidable WCB CF8 CF8M bola de nivel flotante trampa de vapor para uso de vapor
Utilización de tuberías de vapor Acero fundido automático ASTM A216-WCB Trampa de vapor flotante de bola de nivel
Introducción del producto:
La válvula de captura de vapor flotante de bola de palanca es un tipo de válvula automática utilizada principalmente en tuberías y equipos de vapor. Puede descargar automáticamente agua condensada, aire y otros gases no condensados,y evitar la fuga de vapor.
El principio de funcionamiento de la trampa de vapor de flotación de bolas de nivel se basa en que el flotación de bolas sube y baja con el cambio del nivel del agua condensada,conduciendo así la palanca para ajustar la apertura del orificio del asiento de la válvula y controlar la descarga de agua de condensado.
La válvula de captura de vapor flotante de bola de palanca contiene un flotador móvil en el interior, que flota hacia arriba y hacia abajo con el cambio de posición del líquido en la cámara de la válvula,y conduce la apertura o el cierre del disco de la válvula a través del mecanismo de palanca.
- El asiento de la válvula está siempre por debajo del nivel del líquido, formando un sello de agua para garantizar que no se escape vapor.
-Equipados internamente con dispositivos de escape, como componentes de cajas de membrana, que pueden eliminar automáticamente los gases no condensados, mejorando la calidad del trabajo y la vida útil.
Componente y rendimiento del producto:
| Tamaño del puerto |
DN15 a DN50 |
| Modo de conexión |
BSP, NPT Tipo de tornillo y EN 1092 PN16/PN25 Tipo de brida de la clase 150 ANSI |
| Materia prima |
| Cuerpo y capó |
WCB, CF8 |
| Las demás: |
A193 B7 |
| Envases para el capó |
Grafito + SS304 |
| El asiento |
304 |
| Esfera flotante y filtro |
304 |
| Dispositivo de ventilación |
304 |
| En el caso de los |
Producción a medida opcional en diferentes materias primas y lacas para satisfacer el cliente¿Qué quieres decir?solicitud de |
| Dirección de instalación |
De izquierda a derecha |
| Normas técnicas |
| Norma de diseño |
Se aplican los siguientes requisitos: |
| Estándar de longitud de la construcción |
En el caso de los vehículos de la categoría N1 |
| Norma de ensayo e inspección |
En el caso de los vehículos de la categoría M2 |
| Condición de trabajo en vapor saturado con presión nominal PN40 |
| PMO - funcionamiento de la presión máxima |
25 bar |
| TMO - funcionamiento de la temperatura máxima |
300 c |
| PMX Diferencia máxima de presión de trabajo |
4.5 bar, 10 bar, 14 bar |
| En el caso de los |
La diferencia de presión de trabajo de la válvula de vapor se selecciona en función de la diferencia de presión de trabajo real del usuario.La diferencia real de presión de trabajo deberá ser inferior a la diferencia máxima de presión de trabajo de la válvula de vapor., como 0,1 bar-4.5 bar, 4.5 bar elegido, 4.6 bar-10bar y 10 bar elegido. |
Características del producto:
- drenaje continuo: la trampa de vapor flotante de bola nivelada no se ve afectada por la presión, la temperatura o las fluctuaciones en el caudal de condensado, puede drenar continuamente el agua tan pronto como haya agua,permitir que el equipo de calefacción alcance una eficiencia de trabajo óptima.
-Buen funcionamiento de sellado: el asiento de la válvula de la trampa de vapor flotante de bola nivelada está siempre por debajo del nivel del líquido, formando un sello de agua sin fugas de vapor y un buen efecto de ahorro de energía.
-Amplia aplicabilidad: La trampa de vapor de flotación de bola nivelada es adecuada para varios equipos industriales de calefacción de vapor, especialmente con un buen rendimiento en entornos de trabajo con alto desplazamiento de agua de condensado.
-Exhaust automático: La trampa de vapor flotante de bola nivelada está equipada con un dispositivo de escape automático en el interior, puede eliminar eficazmente los gases calientes y fríos no condensables y evitar el fenómeno de bloqueo de aire.
- Larga vida útil: trampa de vapor flotante de bola nivelada con elemento de sellado especial que adopta una estructura esférica sin desgaste concentrado durante el funcionamiento,diseño especial de una estructura de asiento de doble válvula equilibrada opcional, que puede alcanzar un pequeño volumen y una gran capacidad de drenaje, y tiene una larga vida útil.
-Baja presión de trabajo: La presión mínima de trabajo de la trampa de vapor de flotación de bolas de nivel puede alcanzar 0,01Mpa y la tasa máxima de contrapresión es ≤ 85%.
En resumen, las válvulas de drenaje de bolas flotantes de palanca importadas desempeñan un papel importante en los sistemas de calefacción de vapor debido a su excelente rendimiento y amplio rango de aplicaciones.
