Detalles del producto
Lugar de origen: China.
Nombre de la marca: JGPV
Número de modelo: VQ347F-16P
Condiciones de pago y envío
Cantidad de orden mínima: 1 juego
Precio: USD119.9/Set to USD9999.9/Set
Detalles de empaquetado: Embalaje de seguridad de caja de contrachapado
Tiempo de entrega: 14 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 1000 piezas por mes
Estándar o no estándar: |
Estándar |
Aplicación: |
En general |
Construcción: |
Esfera fija montada en un trinquete |
Temperatura de trabajo: |
Temperatura normal y alta |
Aplicación de presión: |
Baja y alta presión |
Aplicación media: |
Aceite de vapor de agua y medios corrosivos |
Tamaño del puerto: |
DN50- DN800 |
Conexión: |
Conexión del reborde |
Garantía de calidad: |
18 meses |
norma de ensayo: |
Prueba de resistencia, prueba de sellado y otras necesidades del cliente |
Nombre: |
Válvula de bola fija montada en trunnión |
Nombre: |
vávula de bola del extremo del reborde |
Estándar o no estándar: |
Estándar |
Aplicación: |
En general |
Construcción: |
Esfera fija montada en un trinquete |
Temperatura de trabajo: |
Temperatura normal y alta |
Aplicación de presión: |
Baja y alta presión |
Aplicación media: |
Aceite de vapor de agua y medios corrosivos |
Tamaño del puerto: |
DN50- DN800 |
Conexión: |
Conexión del reborde |
Garantía de calidad: |
18 meses |
norma de ensayo: |
Prueba de resistencia, prueba de sellado y otras necesidades del cliente |
Nombre: |
Válvula de bola fija montada en trunnión |
Nombre: |
vávula de bola del extremo del reborde |

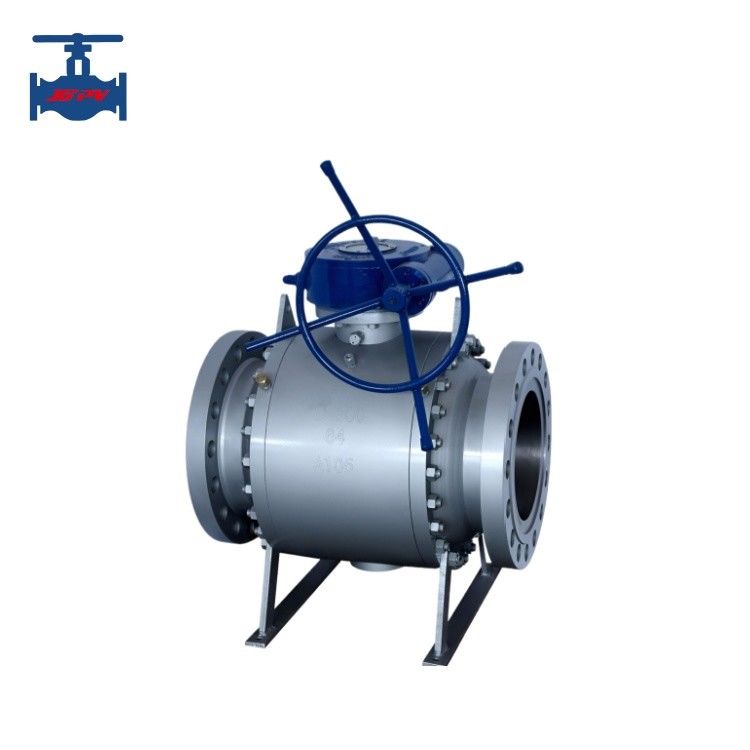

Acero fundido Acero inoxidable Tractor de gusano accionado Trunnion montado Válvula de bola fija
Introducción del producto:
La válvula de bolas fija montada en trunnion es una nueva generación de válvulas de bolas de alto rendimiento, adecuadas para tuberías de larga distancia y tuberías industriales generales.y la resistencia a ambientes hostiles se han considerado especialmente en el diseño, por lo que es adecuado para diversos medios corrosivos y no corrosivos.
En comparación con las válvulas de bolas flotantes, durante el funcionamiento, toda la fuerza generada por la presión del fluido frente a la válvula sobre la bola se transmite al rodamiento,que no haga que la bola se mueva hacia el asiento de la válvulaPor lo tanto, el asiento de la válvula no soportará presión excesiva, que hacen que el par pequeño de la válvula de bola fija y la deformación del asiento de la válvula, el rendimiento de sellado es estable,y la vida útil es larga.
La válvula de bola fija montada en trunnion es adecuada para situaciones de alta presión y gran diámetro.lograr el sellado aguas arribaCada válvula tiene dos asientos que se pueden sellar en cada dirección, por lo que no hay restricción de flujo durante la instalación y es bidireccional.
Parámetros técnicos del producto:
| Diámetro nominal DN (mm) | DN50 a DN800 | |
| Presión nominal PN (MPa) | 1.6 a 6.4 | |
| Presión de ensayo (MPa) | Fuerza (agua) | 2.4 a 9.6 |
| Encierra (agua) | 1.76 a 7.04 | |
| Principales componentes | Cuerpo de válvula | Acero fundido y acero inoxidable |
| El balón | Acero inoxidable | |
| El asiento | Sello blando / sello duro | |
| El eje | Acero inoxidable | |
| Temperatura de trabajo | 120 °C - 300 °C°C | |
| Mediano adecuado | Agua, vapor, aceite y medios corrosivos | |
| Conexión | Los extremos de las bridas | |
| Dirección del flujo | Bi-direccional | |
| Método impulsado | Las demás máquinas de la partida 8471 | |
Características del producto:
1- Fácil de operar: la bola está soportada por rodamientos superiores e inferiores,reducir la fricción y eliminar el par excesivo causado por la enorme carga de sellado formada por la presión de entrada que empuja la bola y el asiento de sellado.
2. Rendimiento de sellado fiable: el anillo de sellado de material único PTFE está incrustado en el asiento de la válvula de acero inoxidable,y el asiento de la válvula metálica está equipado con un resorte en el extremo para garantizar una fuerza de pretensión suficiente del anillo de selladoCuando la superficie de sellado de la válvula se desgasta durante el uso, la válvula sigue garantizando un buen funcionamiento de sellado bajo la acción del resorte.
3- estructura a prueba de fuego: con el fin de evitar la aparición de calor o fuego repentinos, que pueden causar que el anillo de sellado de politetrafluoroetileno se queme y cause una fuga significativa,y animar el fuego, se instala un anillo de sellado a prueba de fuego entre la esfera y el asiento de la válvula.el anillo de sellado del asiento de la válvula se empuja rápidamente sobre la esferaEl ensayo de resistencia al fuego cumple los requisitos de las normas APl6FA y APl607.
