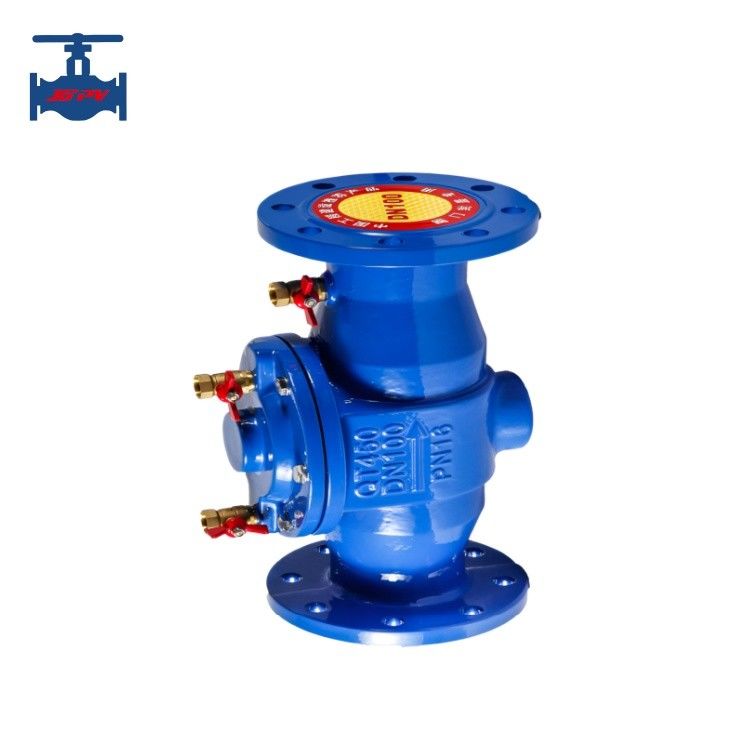

Válvula de control de agua hidráulica compacta de hierro flexible con flancos para evitar el retroceso

Prevención de retroceso con flancos de hierro dúctil

Introducción del producto:

El impedidor de retroceso de la serie DF41X es un dispositivo de combinación de control hidráulico que limita estrictamente el flujo unidireccional de agua en las tuberías.Su función es prevenir el reflujo medio en las tuberías en cualquier condición de trabajo, con el fin de evitar la contaminación por retroceso.El principio de funcionamiento del impedidor de retroceso es utilizar el medio para fluir a través de la válvula de retención de entrada y reducir la presión debido a la resistencia mecánica y la pérdida de la cabeza de flujoLa presión en la parte superior del diafragma de la válvula de descarga es la presión,y la presión en la parte superior del diafragma es mayor que la resistencia en la cámara de la válvula de descarga y el resorteCuando la diferencia de presión entre la presión y la cámara de la válvula de descarga es inferior a 0,02 MPa, el flujo del medio se mantiene cerrado.el medio se encuentra en un estado crítico de retrocesoEn este momento, la presión en la parte superior del diafragma de la válvula de descarga es menor que la presión en la cámara de la válvula de descarga y el resorte, y la válvula de descarga se abre automáticamente,descarga del medio de retroceso fuera de la tuberíaAl mismo tiempo, una gran cantidad de aire entra en la cámara de la válvula, formando una partición de aire para evitar el retroceso medio.Cuando la presión del agua en la red de tuberías detrás de la válvula supera la presión del agua en el extremo delantero de la válvula, si la segunda válvula de retención unidireccional está bien sellada y el agua no vuelve a fluir, la válvula de drenaje se cerrará y no liberará agua.la válvula de drenaje se abrirá para drenar y liberar la presión.


Parámetro técnico del producto:

Características del producto:

1. La serie DF41X de impedidores de reflujo adopta el principio de reducción de presión para lograr una baja resistencia, la pérdida real de agua durante el funcionamiento normal a una velocidad de flujo económica es de sólo 1,8-2,5 metros.
2La válvula de retención independiente de dos etapas tiene una resistencia de flujo pequeña, puede abrirse y cerrarse, y la válvula de retención de dos etapas tiene una resistencia de flujo pequeña.y puede prevenir daños a la válvula y la tubería causados por un aumento repentino de la contrapresiónTiene una función silenciosa.
3La presión de descarga de la válvula de drenaje es ajustable, con poca interferencia de las fluctuaciones de la tubería y con una apertura y cierre fiables.
4El diseño de membranas duales puede evitar la contaminación por retroceso causada por daños en la membrana.
5La estructura de la partición de aire con dos canales de entrada y salida garantiza que la entrada y el drenaje en la cámara de separación no se afecten entre sí.y no hay problema de mal drenaje o de mal drenajePuede limitar la posibilidad de reflujo de agua a presión o reflujo de sifón.
6El sistema de tuberías de control incorporado evita el peligro de que las tuberías de derivación expuestas sean fácilmente robadas y dañadas y puede evitar que las personas las usen para envenenamiento y otras actividades destructivas..También es estéticamente agradable de usar.
7Puede ser probado y reparado en línea.
